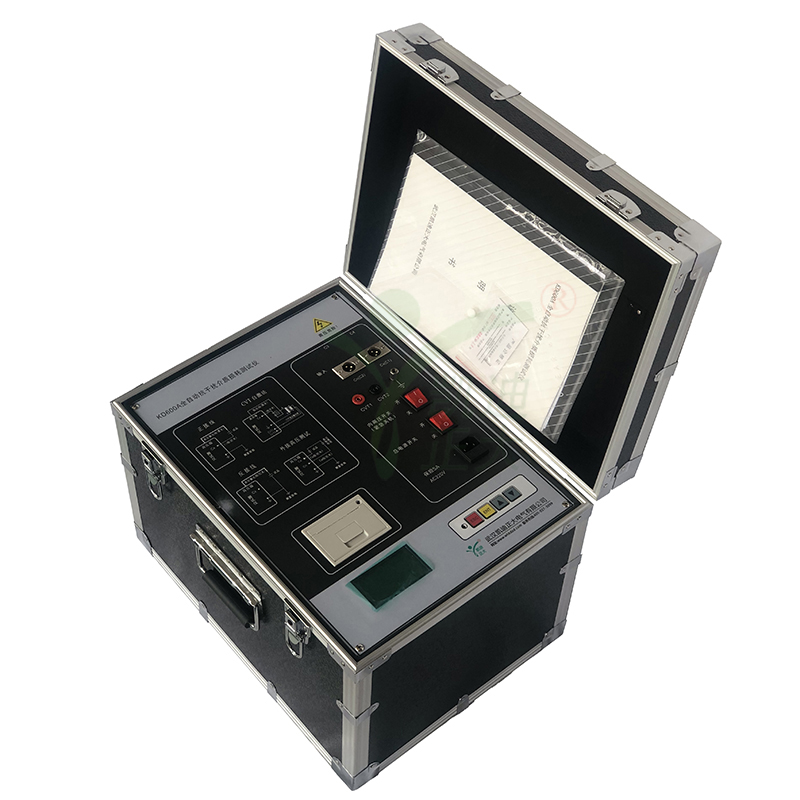

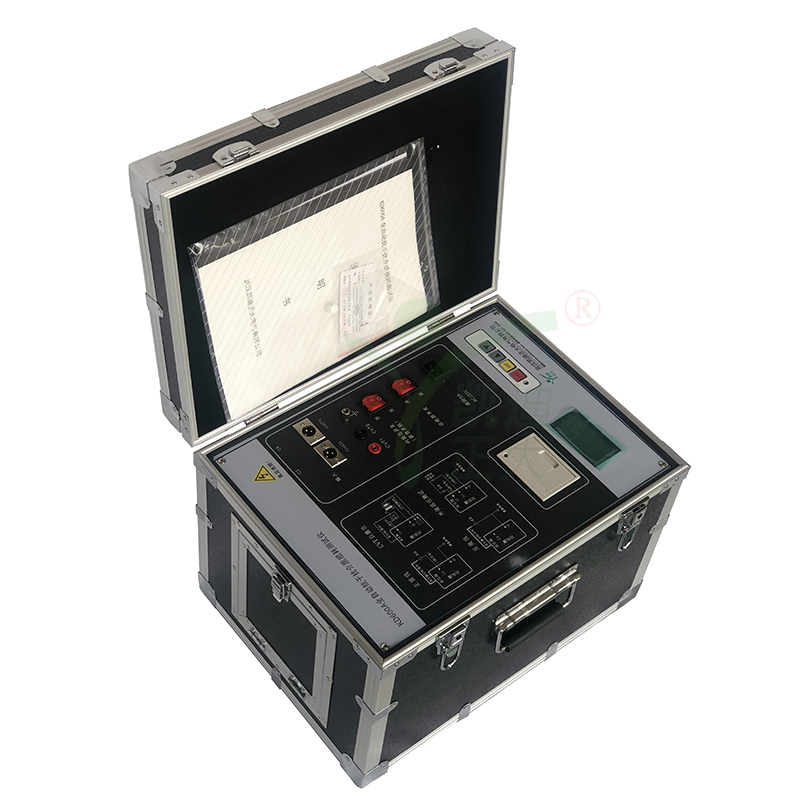

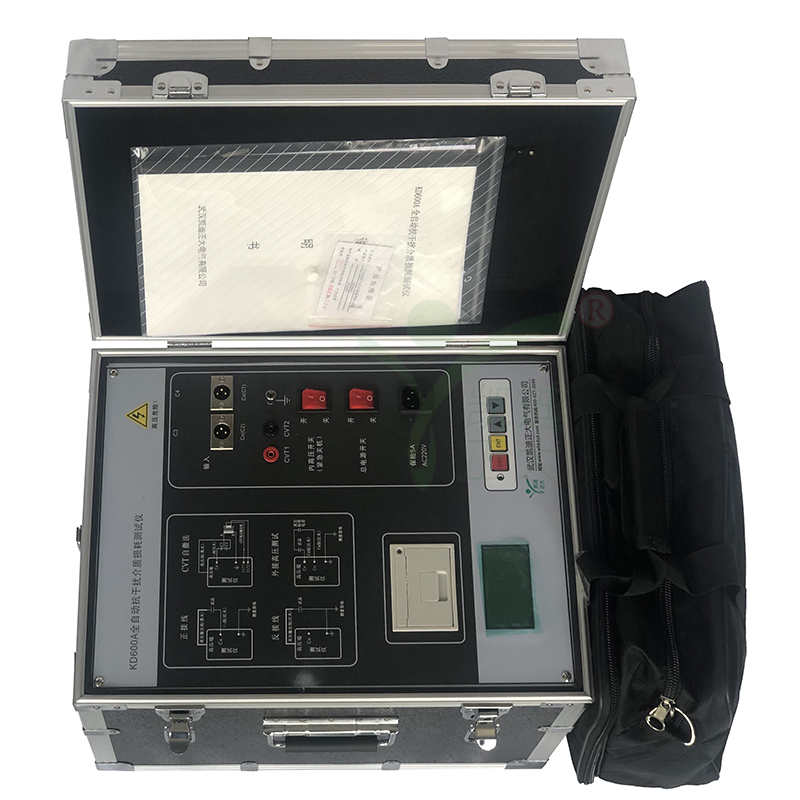

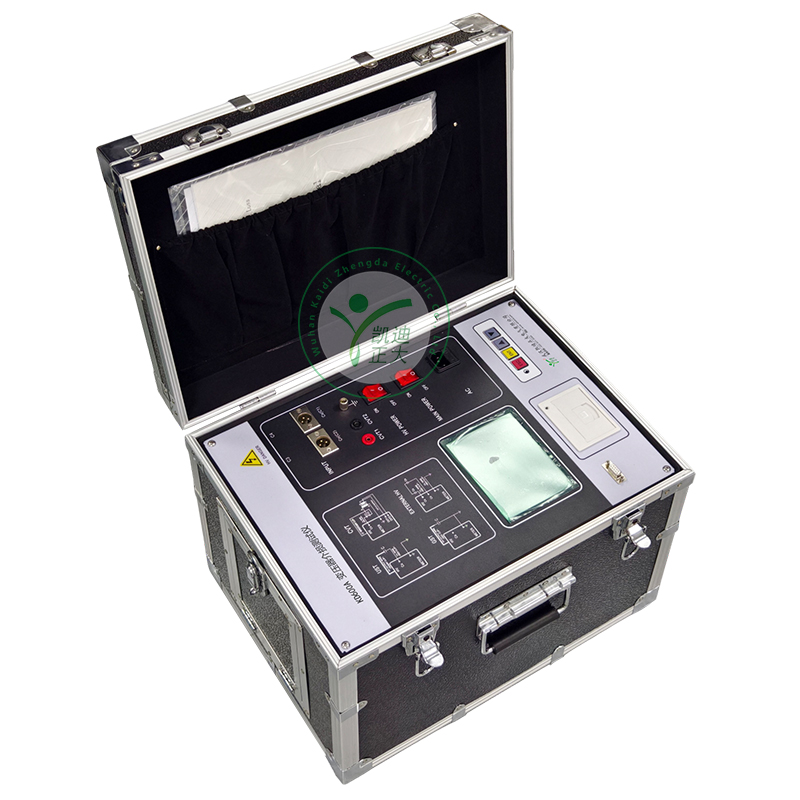

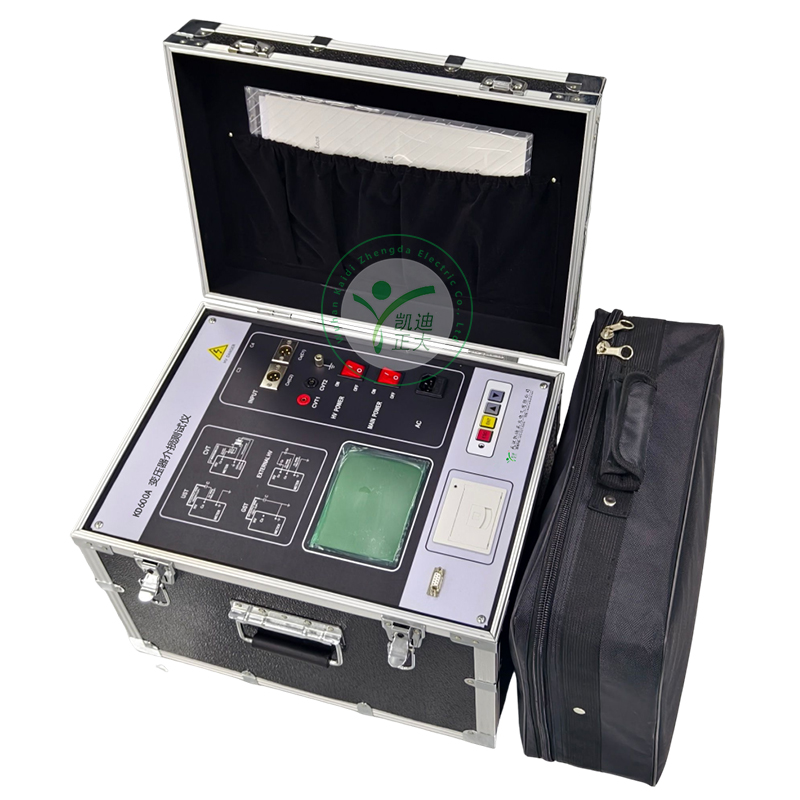

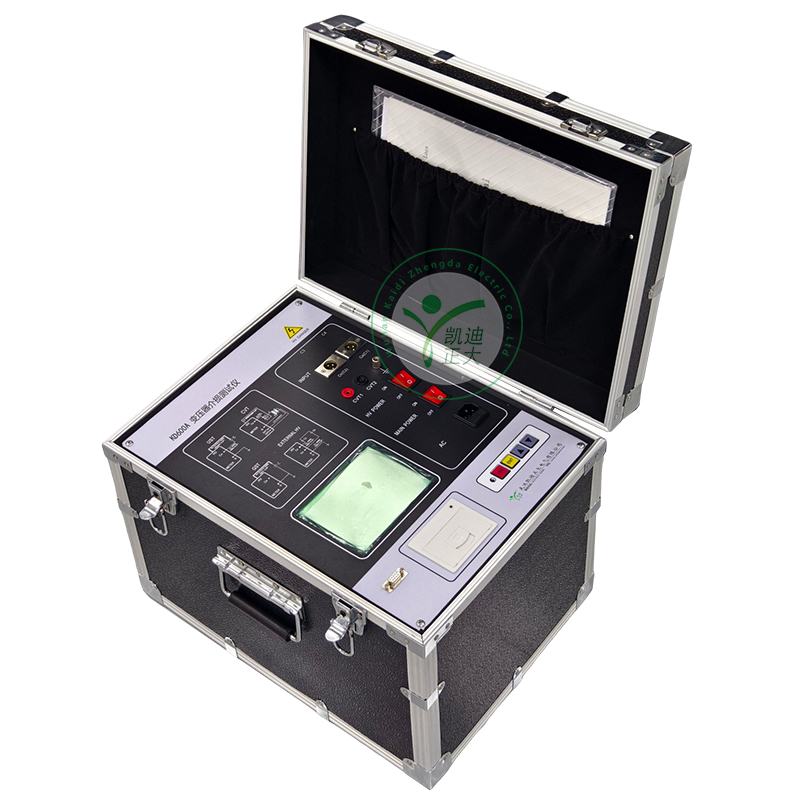

產品編號： KD600A全自動變壓器介質損耗測試儀

參考標準：

發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。
采用了變頻技術能保證在強電場干擾下準確測量。儀器采用中文菜單操作，微機自動完成全過程的測量。
適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量；對絕緣油的損耗測試、更具有方便、簡單、準確等優點。

產品說明書

檢定證書

標準及規程

產品概述

產品特點

詳細參數

相關信息：KDZD 介損測試儀檢驗標準裝置

注：關于產品購買、技術維護等服務，歡迎咨詢!在線咨詢

產品概述

KD600A全自動變壓器介質損耗測試儀是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。由于采用了變頻技術能保證在強電場干擾下準確測量。儀器采用中文菜單操作，微機自動完成全過程的測量。

該儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量；對絕緣油的損耗測試、更具有方便、簡單、準確等優點。

該儀器可用正、反接線方法測量不接地或直接地的高壓電器設備，同時可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。

儀器內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施。試驗過程中輸出0.5KV～10kV不同等級的高壓，操作簡單、安全。

產品特點

本儀器設有以下保護功能：
高壓短路保護
CVT過壓保護
儀器接地不好保護

詳細參數

1.高壓輸出： 0.1 ～10kV ， 200mA ， 50V，30A
增加?每級100V ，容量： 2000VA

2.準確度：tgδ：±（讀數* 1 % + 0.04% ）
Cx：±（讀數 * 0.5 % + 1 PF）

3.分辨率： tgδ ：0.0 0 1% Cx： 0.00 1pF

4.測量范圍： 0.001 % < tgδ < 100 %
內部高壓： 3PF ～ 60000PF / 10KV 60pF ～ 1µF / 0.5kV
外部高壓： 3PF ～ 1.5μF / 10KV 60PF ～ 30μF / 0.5KV?
外部高壓：正常連接時最大測試電流為 5A/30~300Hz
反接線時的最大測試電流為10KV/5A/30~300Hz

5.測試電流范圍：10µA~5A

6.CVT 變比測試
變比測量精度：讀數±1%
測量范圍：10～99999
相角測量精度：±0.1°
相角測量范圍：0～359.9°
CVT 自激低壓輸出：輸出電壓 3～50V，輸出電流 3～30A

7.電源：交流220V ± 10% 50Hz /60Hz ± 1 %

8. 測量方式
a. 單頻模式：45（45Hz 測量）、50（50Hz 測量）、55（55Hz 測量）、60（60Hz 測量）、65（65Hz 測量）
b. 異頻模式：50D（每次 45Hz/55Hz 雙頻測量）、60D（每次 55Hz/65Hz 雙頻測量），自動變頻
c. 頻率精度：±0.01Hz

9 .諧波適應度：≤ 3%

10.應用條件：-15 ℃ ～ 50 ℃ ，相對濕度<80%

11 .尺寸：460（長）× 345 （寬）× 345 （高）

12.重量： 35公斤
