產品編號： KDYDJ-10KVA/150KV串級式耐壓試驗裝置

參考標準：

采用兩級串級設計，總輸出交流 150KV 高壓
配備獨立儀表線圈，儀表電壓100V，測量精準
配備過流、零位啟動等多重保護功能

產品說明書

檢定證書

標準及規程

產品概述

產品特點

詳細參數

相關信息：無相關信息

注：關于產品購買、技術維護等服務，歡迎咨詢!在線咨詢

產品概述

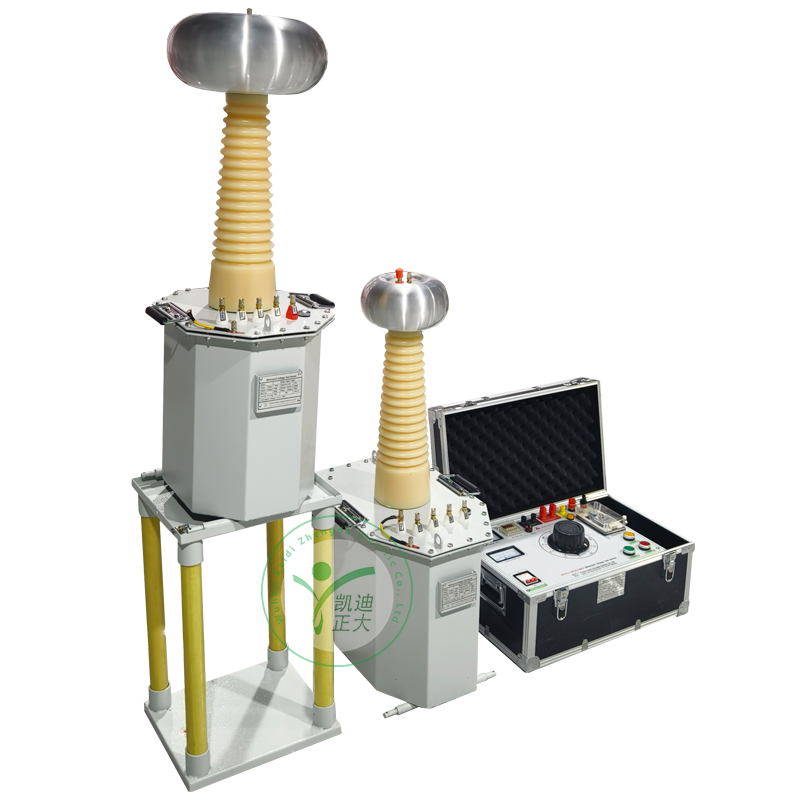

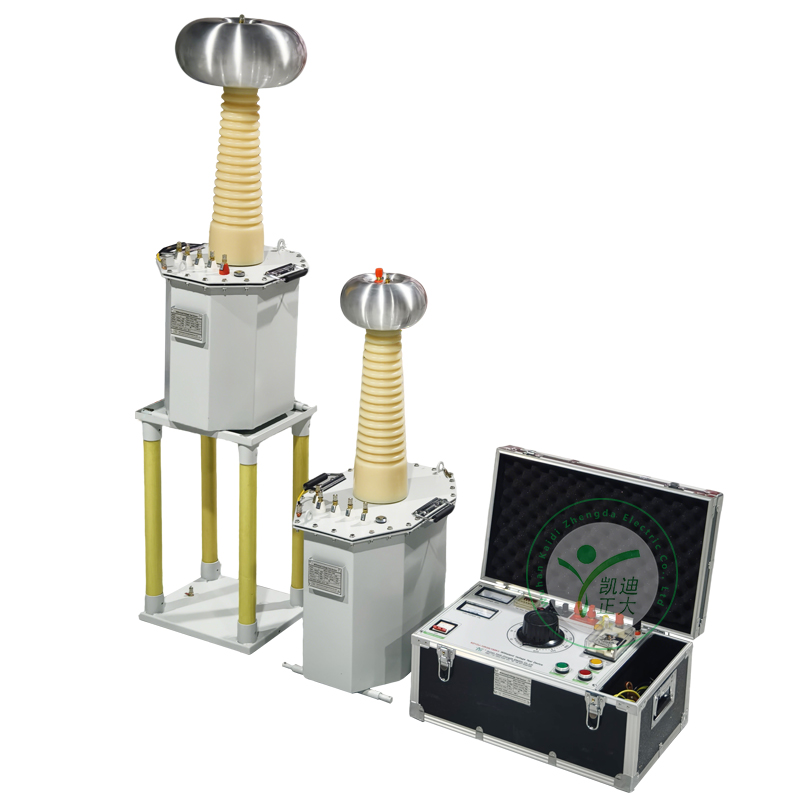

　　本串級式耐壓試驗裝置由兩臺油浸式變壓器、10KVA控制箱及 100KV 絕緣支架組成，適用于檢測電氣產品的絕緣強度，采用油冷式斷續短時工作模式，性能穩定可靠。

產品特點

　　采用兩級串級設計，總輸出交流 150KV 高壓

　　配備過流、零位啟動等多重保護功能

　　變壓器為八角形鐵外殼結構，帶可移動腳輪，便于挪動

　　控制箱支持耐壓計時、電壓 / 電流指示及聲光報警功能

　　所有部件均采用淺灰色涂裝，結構堅固耐用

　　配備獨立儀表線圈，儀表電壓100V，測量精準

詳細參數

　　本裝置主要包含以上4個部分：油浸式交流試驗變壓器KDYDJ-10KVA/75KV、KDYDJ-5KVA/75KV配套10KVA控制箱，100KV絕緣支架，具體參數如下：

　　一、油浸式交流高壓試驗變壓器：(第一級)尺寸：480mmX330mmX950mm 80公斤

　　型號：KDYDJ-10KVA/75KV 1臺

　　主要技術參數：

　　容量：10KVA

　　輸入電壓：兩相AC:200V 50Hz

　　輸入電流：50A

　　輸出電壓：AC：75KV 輸出電流：:130mA串級電壓200V

　　儀表電壓：100V

　　空載電流占額定：≤6%

　　阻抗：8.4%

　　工作形式：斷續短時工作，油冷。

　　外形：鐵外殼八角形結構，底部裝有可移動腳輪。

　　表層涂裝：國際流行淺灰色。

　　二，油浸式交流高壓試驗變壓器：(第二級)尺寸：380mmX330mmX850mm 70公斤

　　型號：KDYDJ-5KVA/75KV 1臺

　　主要技術參數：

　　容量：5KVA

　　輸入電壓：兩相AC:200V 50Hz

　　輸入電流：:25A

　　輸出電壓：AC75KV 輸出電流：66mA

　　儀表電壓：100V

　　空載電流占額定：≤6%

　　阻抗：8.4%

　　工作形式：斷續短時工作，油冷。

　　外形：鐵外殼八角形結構，底部裝有可移動腳輪輪。

　　表層涂裝：國際流行淺灰色。

　　阻抗：8.4%

　　工作形式：斷續短時工作，油冷。

　　外形：鐵外殼八角形結構，底部裝有可移動腳輪輪。

　　表層涂裝：國際流行淺灰色。

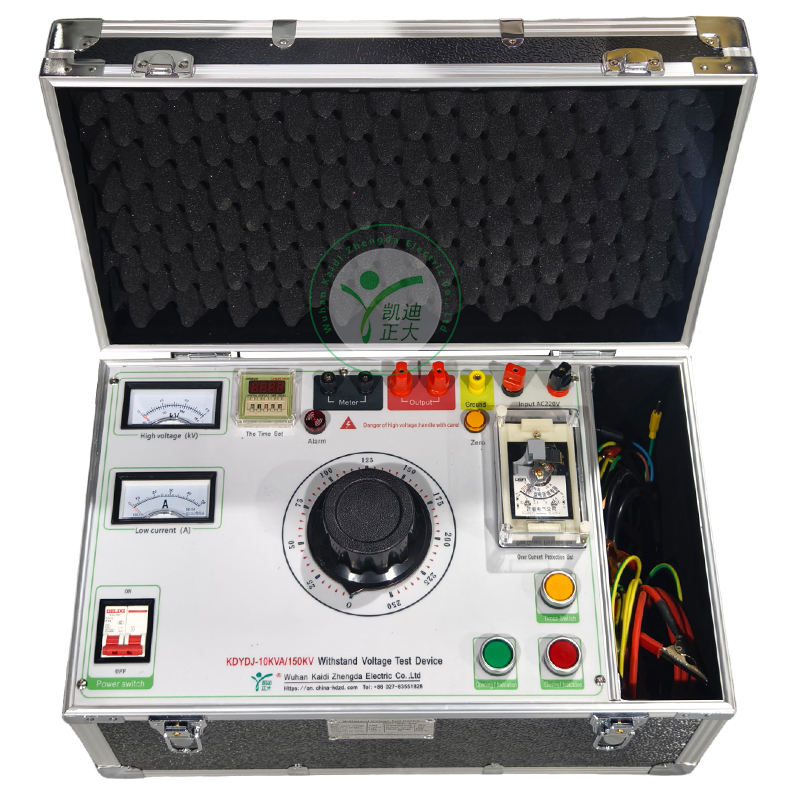

　　三、試驗變壓器配套控制箱：(設備配套)480mmX330mmX260mm 27公斤

　　型號：10KVA 1臺

　　調壓器容量：10KVA調壓器

　　主要技術參數：

　　輸入電壓：AC:220V50Hz

　　輸入電流：50A

　　輸出電壓：AC0～230V

　　工作形式：斷續短時工作。

　　主要功能：高壓電壓指示、低壓電流指示、耐壓計時整定及計時到報警、低壓過流保護及設定、零位啟動保護、啟動、停止、計時、

產品選型

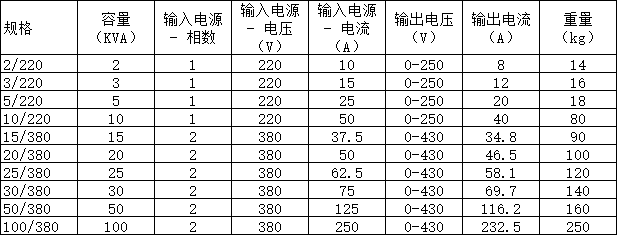

　　一.控制箱(臺)參數

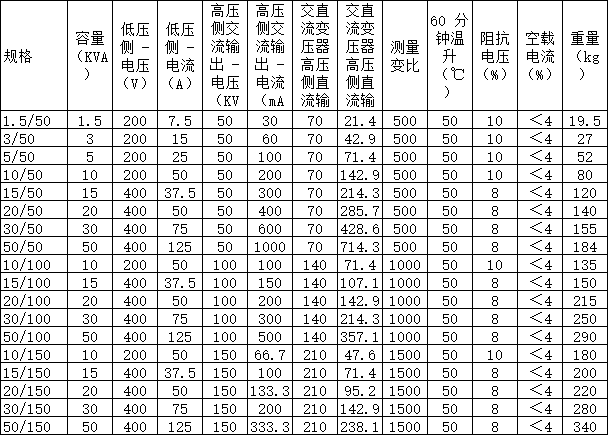

　　交流試驗變壓器參數(常規規格)
